玩过摄影的朋友们都知道，光线对于一张好的作品至关重要，每种光线都是一种意境。在光学影像测量中，光线同样举足轻重，能否得出精确地测量结果，很大程度取决于是否有好的光线照明。

在光学影像测量中，通常主要的三种光源为：表面光，轮廓光和同轴光。

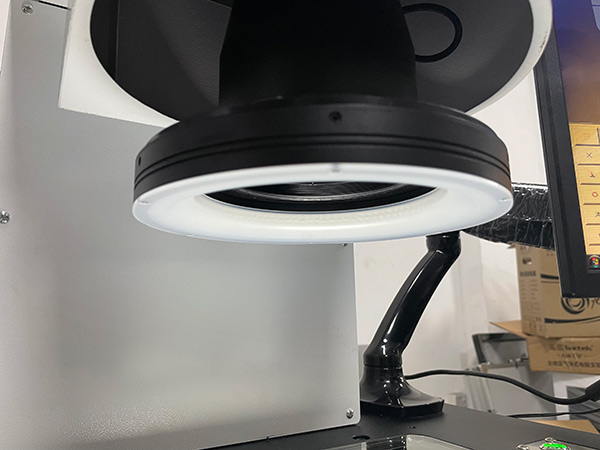

首先说到表面光照明，即与摄像机处于同一侧，一般采用环状式或者点状式照明，环形灯为常用的表面光照明方式，便于安装，可以给漫反射表面提供明亮的照明，（表面光照明使用的是表面光源）表面光源提供给工件表面的普通照明，目前的应用趋势是使用环形的表面光提供多个方向和入射角的表面照明。

2.5次元影像仪可以提供6环8区的表面光照明，共计48个独立的分区可控，每个分区都有独立控制开关以及亮度，最高亮度可达256级，每一环的光线射入角度都不同，确保在对不同工件测量时有不同的照明方式，从而使测量达到最佳效果，特别针对刀模、镭雕、工业双面胶等的测量有良好的辅助作用。这种光源一般配备于七海测量全自动影像测量仪机台，CNC自动测量时，仪器自身会自行修正调光。

说完了表面光，再说到轮廓光照明，轮廓光，顾名思义即为：将光源放置于物体的背面，与其他的照明方式有很大的不同，因为图像分析的并非反射光而是射入光。轮廓光照明会产生强烈的对比，此时物体表面的特征会丢失，但是可以清晰的看到物体表面廓形，故而，轮廓光照明被称之为轮廓光源，轮廓光让透光和不透光的部分区分开来，透光的地方呈白色而不透光的部分呈现为黑色，这样一来即可达到一个黑白对比的效果，测量结果，一目了然。轮廓光有一点至关重要，那就是必须保证射出的光线为平行光，而且为同一个强度，否则在不同光线下会导致工件轮廓变形，测量精度更是无从谈起了。

最后要说的是同轴光照明，同轴光是指与相机轴向相同的方向的来光照射于物体表面，同轴光采用了一种特殊的半反射镜面，将光线反射至相机的透镜轴方向。同轴光对于实现物体扁平化且有镜面特征的工件卓有成效，同轴光还可以实现让表面角度变化部分高亮，因为相机镜头偏离反射光上方90°时，则反射光不会进入镜头，从而使表面变暗。
