  • 一键式闪测仪

    浏览:2342 时间:2022-03-15



    仪器特点


    影像一键式测量仪GX30,可制作成二次元和2.5次元形式。

    精准闪测,一键即得;

    速度快,效率高,可以1秒内测量产品的所有尺寸,并自动判断OK和NG,适合批量测量需求;
    操作简单,一键按下,即可快速完成所有的测量过程,并输出测量结果;

    自动图像配准功能,无需定位工件,无需夹具,产品随便摆放,都可实现自动识别测量;

    测量结果可输出Excel、CAD等格式;

    大口径美国Optem双远心镜头,大视野,实现全景测量;
    使用德国千兆网图像传感器,分辨率高;
    测量过程无需平台运动,精度可靠;
    配置了丰富的外部接口,可以定制集成到生产线,实现快速在线测量。


    产品参数
    仪器型号 HSD-GX30 HSD-GX50
    测量范围X、Y轴mm Ф30 Ф50
    测量范围Z轴mm 30 30
    外部尺寸mm 540*350*630 540*350*630
    重量kg 50 50
    承重kg >10
    测量精度 ±3μm
    最大待测工件高度mm 35
    最小显示单位 0.1μm
    光源 LED冷光源(绿色平行光),256级亮度可调
    图像传感器 千兆网工业相机

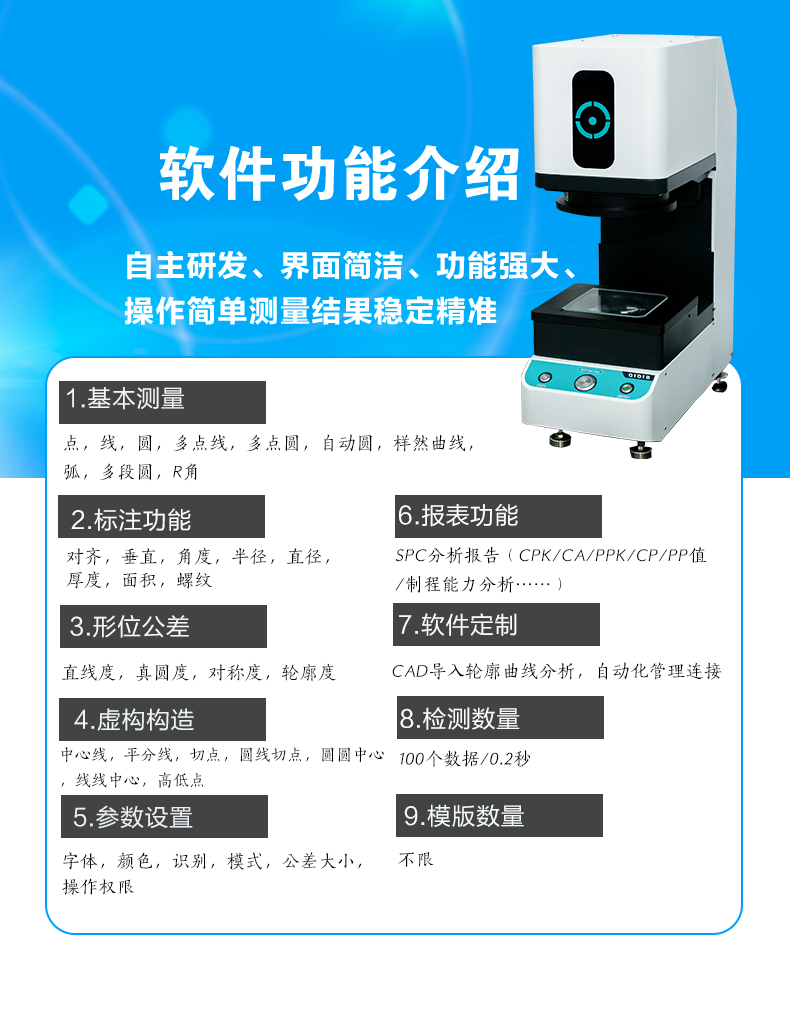

    软件 Vispec测量软件(HSD)
    光学镜头 美国大视野双远心镜头
    景深mm 30
    工作环境 温度20℃±5 湿度30~80% 振动<0.002g 低于15Hz
    电源 >220V 50Hz 3A
